低溫雙軸旋轉模塊-atto3DR低溫雙軸旋轉臺將施加在樣品上固定方向的單一磁場（垂直或水平方向）wan美的改變?yōu)槿S矢量磁場。雙旋轉軸的應用保證了樣品上磁場方向任意變化和靈活性，兼容2’’樣品空間和He氣氛，配備Chip carrier，提供多達20個電信號接入。

    低溫雙軸旋轉模塊-atto3DR通過水平固定軸的旋轉，控制樣品表面與外界磁場的傾角（+/- 90°）；而沿面內固定軸的旋轉提供了另外+/- 90°的運動，從而實現樣品與磁場形成任意相對方向。

應用領域

+  半導體納米器件的量子輸運測量

+  量子Hall效應

+  磁各向異性現象研究與表征

+  各向異性超導能隙結構研究

+  Josephson結研究

atto3DR設備特點

+  原位雙軸旋轉

+  集成了Chip carrier接口，提供多達20個的樣品電接觸

+  電阻式解碼器，實現閉環控制操作

+  軟件控制（GUI&LabVIEW）

+  在三維方向上，樣品均可接受到超高強度的磁場

+  Plug & Play接口模塊，安裝使用極其簡單

+  通過PC自動遠程控制

atto3DR基本參數

應用案例

■  范德華異質結器件在極低溫40mK中旋轉

    高溫超導物理機制的理解是一個凝聚態物理領域世紀性的課題。范德華異質結為量子現象提供了新的材料作為模型系統。近日，國際合作團隊（團隊成員來自美國伯克利大學，斯坦福大學，ZG上海南京以及日本韓國等課題組）研究石墨烯/氮化硼范德華異質結具有可調控超導性質的工作發表在《自然》雜志上。在溫度低于1K的時候，該異質結的超導的獨特特性開始出現，電阻出現一個明顯的降低，出現一個I-V電學曲線的平臺。

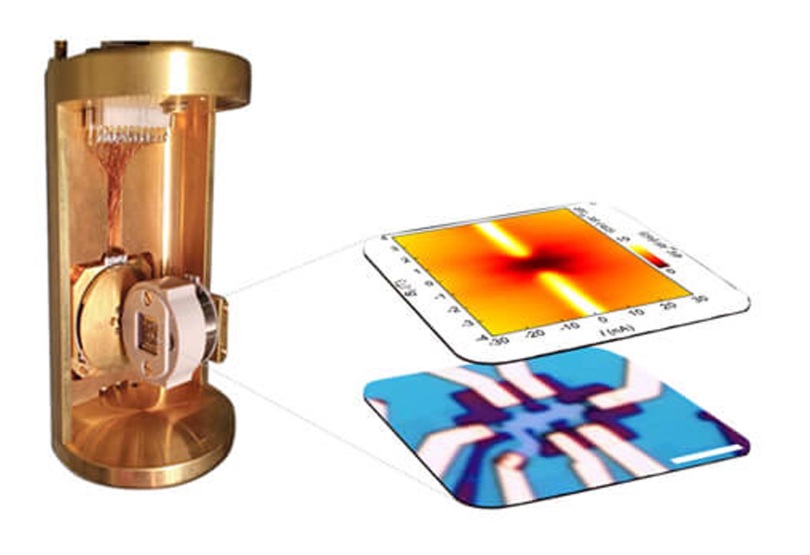

圖1. 圖左低溫雙軸旋轉臺；圖右下：石墨烯/氮化硼異質結器件，圖右上，電輸運測試結果，樣品通過旋轉后的方向與與磁場方向平行。

    電學輸運工作的測量是在進行仔細的信號篩選后，在本底溫度為40mK的稀釋制冷劑內進行的。樣品的面內測量需要保證樣品方向與磁場方向平行，因而使用了德國attocube公司的低溫雙軸旋轉模塊-atto3DR低溫雙軸旋轉臺。該atto3DR低溫雙軸旋轉臺可以使樣品與單軸線管的超導磁場方向的夾角調整為任意角度。通過電學輸運結果，證實了樣品中存在的超導與Mott絕緣體與金屬態的轉變，證明了三層石墨烯/氮化硼的超晶格為超導理論模型（Habbard model）以及與之相關的反常超導性質與新奇電子態的研究提供了模型系統。

參考文獻：

[1] Guorui CHEN et al, “Signatures of tunable superconductivity in a trilayer graphene moiré superlattice” Nature, 572, 215-219 (2019)

?
