產品特點

PGY-I3C-EX-PD協議分析儀可用于捕獲和調試主機與被測設計間的通信。I3C串行總線接口正在成為移動電話和汽車行業未來傳感器連接的首選接口。

詳細介紹

建立聯系

130 3093 0093 戴經理

Stone.Dai@oiosys.com

www.oiosys.cn

深圳市歐奧電子科技有限公司地址：深圳市龍華區昌盛科技大廈5F

我們的客戶.jpg ?

主要特點

支持 v1.0/v1.1/v1.1.1 規范*。
能夠將其配置為主站和/或從站。
能夠配置 BCR、LVR 和 DCR 寄存器。
同時生成總線的I3C流量和協議解碼。
可選的合規性測試規范（CTS）測試腳本支持。
可選支持 I3C 上的 MCTP 協議執行器和分析器，用于高級管理和控制協議分析。查看應用說明 [此處]。
支持傳統 I2C 從站和主站。
生成不同的 I3C SDR 和 HDR 數據包。
支持 IBI 和熱插拔功能。
錯誤注入，例如 CRC 錯誤、奇偶校驗錯誤和 ACK/NACK 錯誤。
可變 I3C 數據速度和占空比。
PMIC器件支持符合JEDEC DDR5規范要求。
裕量測試能力：電壓和時序變化。
在儀器和主機之間連續傳輸協議數據。
協議解碼總線的時序圖。
協議活動的列表視圖。
協議解碼中的錯誤分析。
能夠編寫練習腳本以組合以不同數據速度生成的多個數據幀。
USB2/3上位機接口。
Python 或 C++ 中自動化的 API 支持。

*v1.1/v1.1.1 僅支持單通道命令

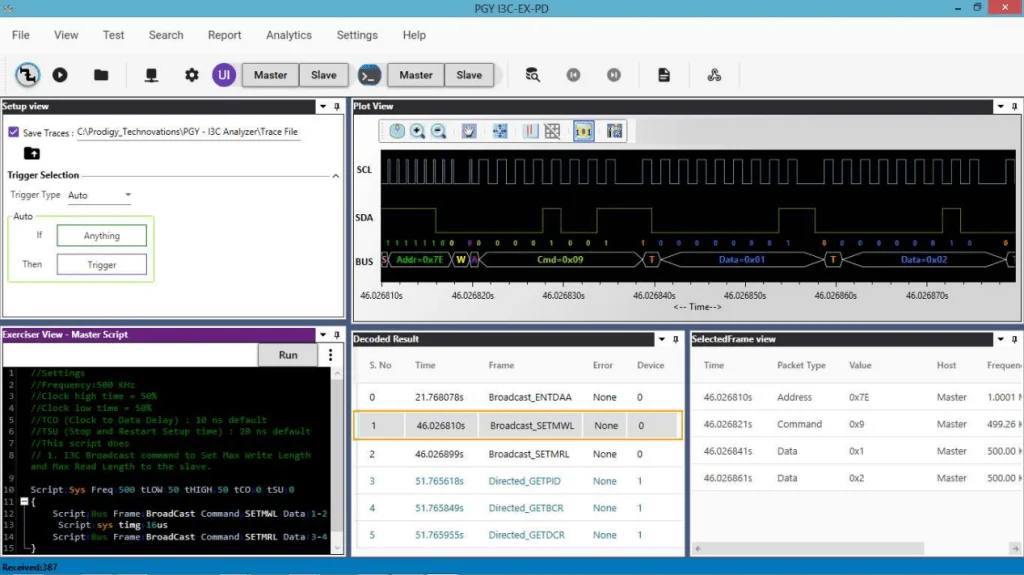

多域視圖

多域視圖在單個 GUI 中提供 I3C 協議活動的完整視圖。用戶可以使用 GUI 或腳本輕松設置分析儀以生成 I3C/I2C 流量。用戶可以從設置菜單中設置不同的觸發條件，以捕獲特定事件的協議活動并解碼主從之間的轉換。解碼后的結果可以在時序圖和協議列表窗口中查看，并具有自動關聯功能。狀態機視圖提供狀態機在主從機之間的切換，以進行設計驗證。這種全面的信息視圖使其成為業界zui佳的產品和易于使用的解決方案，用于調試 I3C 協議活動。

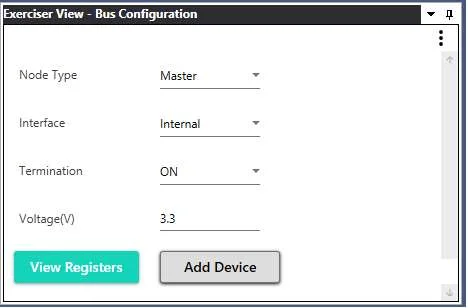

鍛煉者

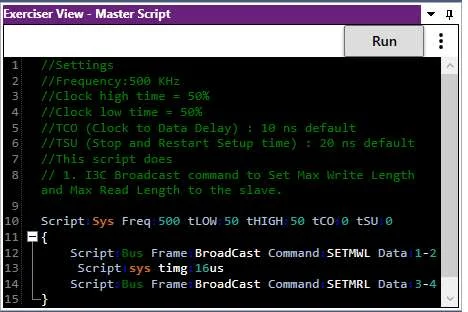

PGY-I3C-EX-PD 支持使用 GUI 和腳本生成 I3C 流量。用戶可以使用 GUI 執行簡單的流量生成來測試 DUT。基于腳本的 GUI 提供了在現實世界中模擬完整預期流量的靈活性，包括錯誤注入。在下面的示例腳本中，用戶可以生成 I3C 流量，如下所示：

腳本行 #10：將系統頻率設置為 500KHz，占空比為 50%，CLK 到數據延遲為 10ns（默認），start 重新啟動設置時間為 20ns（默認）
腳本行 #12：SETMWL
腳本行 #13：將系統間消息間隙設置為 16us
腳本行 #14：SETMRL

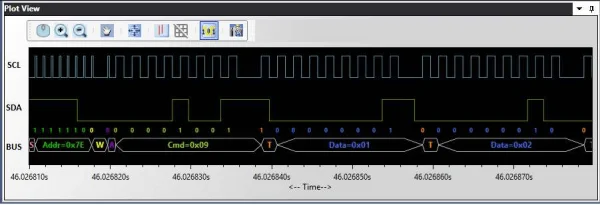

時序圖和協議列表視圖

時序視圖提供 SCL 和 SDA 信號圖以及總線圖信息。在數字定時波形上疊加協議位有助于輕松調試協議解碼數據。光標和縮放功能可以方便地分析時序圖中的協議是否存在任何時序誤差。

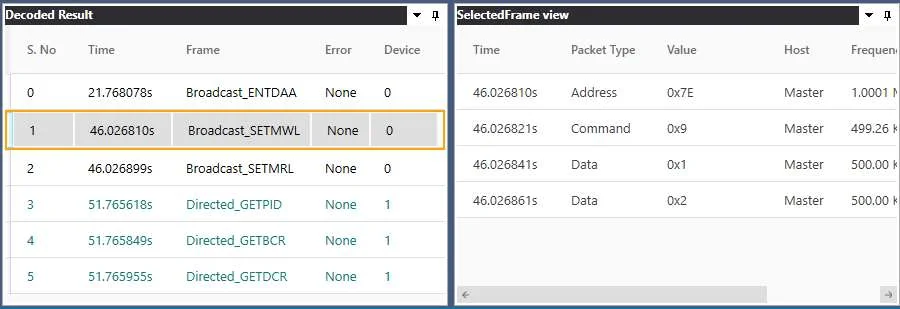

協議窗口提供每種狀態下的解碼數據包信息，以及數據包中包含錯誤信息的所有數據包詳細信息。協議列表窗口中的選定幀將在時序視圖中自動關聯，以查看數據包的時序信息。

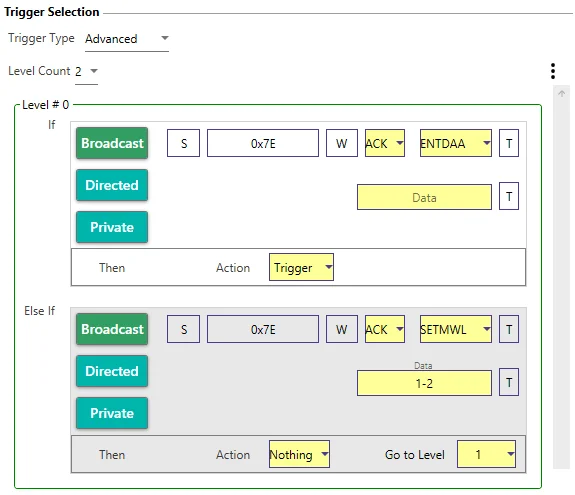

強大的觸發能力

PGY-I3C-EX-PD 支持自動、簡單和高級觸發功能。分析器可以觸發任何協議數據包，例如廣播消息、定向消息或私人消息。高級觸發器提供了監視多個觸發條件的靈活性，并且可以設置多個狀態觸發器機。

PGY-I3C-EX-PD 規格

訓煉者
配置	1 個主站 + 3 個從站或 1 個輔助主站 + 2 個從站
I3C/I2C 流量生成	自定義 I3C/I2C 流量生成（模擬真實世界的網絡流量）
SCL 頻率	1Hz 至 12.5MHz 注意：Prodigy器件在1V頻率下支持高達10MHz的從機
可配置的電壓電平驅動	0.9V 至 3.4V 步進：0.9-1.27V（步長為5mV） 1.27-1.95V （步長為10mV） 1.95-3.4V （步長為30mV）
熱連接	是，支持
IBI公司	是，支持
CCC支持	主控幻燈片支持所有 CCC。除 SETXTIME、ENTTM、ENTAS* 外，Slave 支持所有 CCC
SCL占空比變化	用戶定義（精細分辨率為10ns）
SCL 和 SDA 延遲	用戶定義（精細分辨率為18ps）
兩條消息之間的延遲	用戶定義（以ns、us、ms和秒的精細分辨率）
錯誤注入	BBC 規范中指定的 S0 到 S5 錯誤類型 DDR 流量中的 CRC 錯誤。 DDR 流量中的前導碼錯誤 ACK/NACK 錯誤（從站）主站中止。非標準框架。非標準啟動、停止和 HDR 退出模式，從屬復位保存和加載腳本。
API 支持	支持使用 Python 或 C++ 實現操作自動化
實驗方案分析：
支持	I3C & I2C 協議解碼
協議視圖	時序圖視圖協議列表視圖 Bus-Diagram 顯示帶有時序圖的協議數據包
協議觸發	自動（在任何數據包上觸發）簡單（在用戶定義的I3C或I2C數據包上觸發）高級（具有定時器功能的多狀態和多級觸發）
捕獲持續時間	將協議數據連續流式傳輸到托管 HDD/SSD
協議錯誤報告	I3C 規范中指定的 S0 到 S5 錯誤類型 DDR 流量中的 CRC 錯誤 DDR 流量中的前導碼錯誤 ACK/NACK 錯誤（從站）主站中止非標準框架非標準的啟動、停止和 HDR 退出模式。
主機連接	USB 3.0/2.0 接口
