RFFE 協議分析器（PGY-RFFE-EX-PD）是一種協議分析器，具有多種功能，可捕捉和調試主機與被測設計之間的通信。 射頻前端控制接口（RFFE） 串行總線接口正在成為控制射頻前端設備的shou選。 前端設備種類繁多，如功率放大器 (PA)、低噪聲放大器 (LNA)、濾波器、開關、電源管理模塊和天線調諧器。 它廣泛應用于移動設備。

PGY-RFFE-EX-PD 是一款領先的儀器，設計和測試工程師可通過將 PGY-RFFE-EX-PD 配置為主站/從站，生成具有錯誤注入功能和振幅變化的 RFFE 流量，并解碼 RFFE 協議解碼數據包，從而測試 RFFE 接口的規格。

• 多視圖

• 鍛煉者

• 時序視圖

• 觸發能力

• 規格

主要特征

• 支持 RFFE2.0/2.1 規范

• 可將其配置為主設備或從設備

• 在全速和半全速頻率下產生不同的 RFFE

• 錯誤注入，如奇偶校驗錯誤和 ACK/NACK 錯誤

• 可變 RFFE 數據速度

• 同時生成 RFFE 流量和總線協議解碼

• 協議解碼總線時序圖

• 禮賓活動列表視圖

• 協議解碼中的錯誤分析

• 能夠編寫練習器腳本，以不同的數據速度組合生成多個數據幀

• USB2/3 主機接口

• 可根據不斷發展的 RFFE 規范靈活升級到設備

詢價申請演示下載數據表

多域視圖

多域視圖在單一圖形用戶界面中提供 RFFE 協議活動的完整視圖。 用戶可以使用圖形用戶界面或腳本輕松設置分析儀，以生成 RFFE 流量。 用戶可以從設置菜單中設置不同的觸發條件，以捕捉特定事件中的協議活動，并解碼主站和從站之間的協議事務。 解碼結果可在時序圖和帶有自相關性的協議列表窗口中查看。 這種全面的信息視圖使其成為業內zui佳產品，為調試 RFFE 協議活動提供了易于使用的解決方案。

鍛煉者

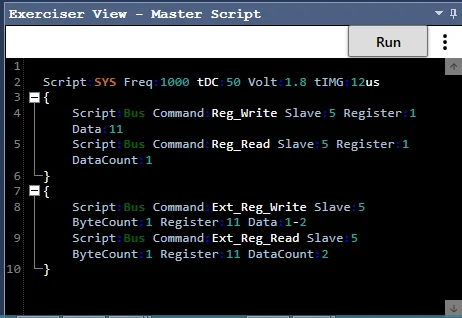

PGY-RFFE-EX-PD 支持使用圖形用戶界面和腳本生成 RFFE 流量。 用戶可使用圖形用戶界面生成簡單的流量生成，以測試 DUT。 基于腳本的圖形用戶界面可靈活模擬現實世界中的全部預期流量，包括錯誤注入。 在此示例腳本中，用戶可以生成如下 RFFE 流量：

• 腳本第 4 行：REG 寫入 USID 為 5 的從屬設備

• 腳本第 5 行：REG 讀取 USID 為 5 的從屬設備

• 腳本第 8 行：EXT REG 將 USID 5 寫入從屬設備

• 腳本第 9 行：從 EXT REG 讀取 USID 5

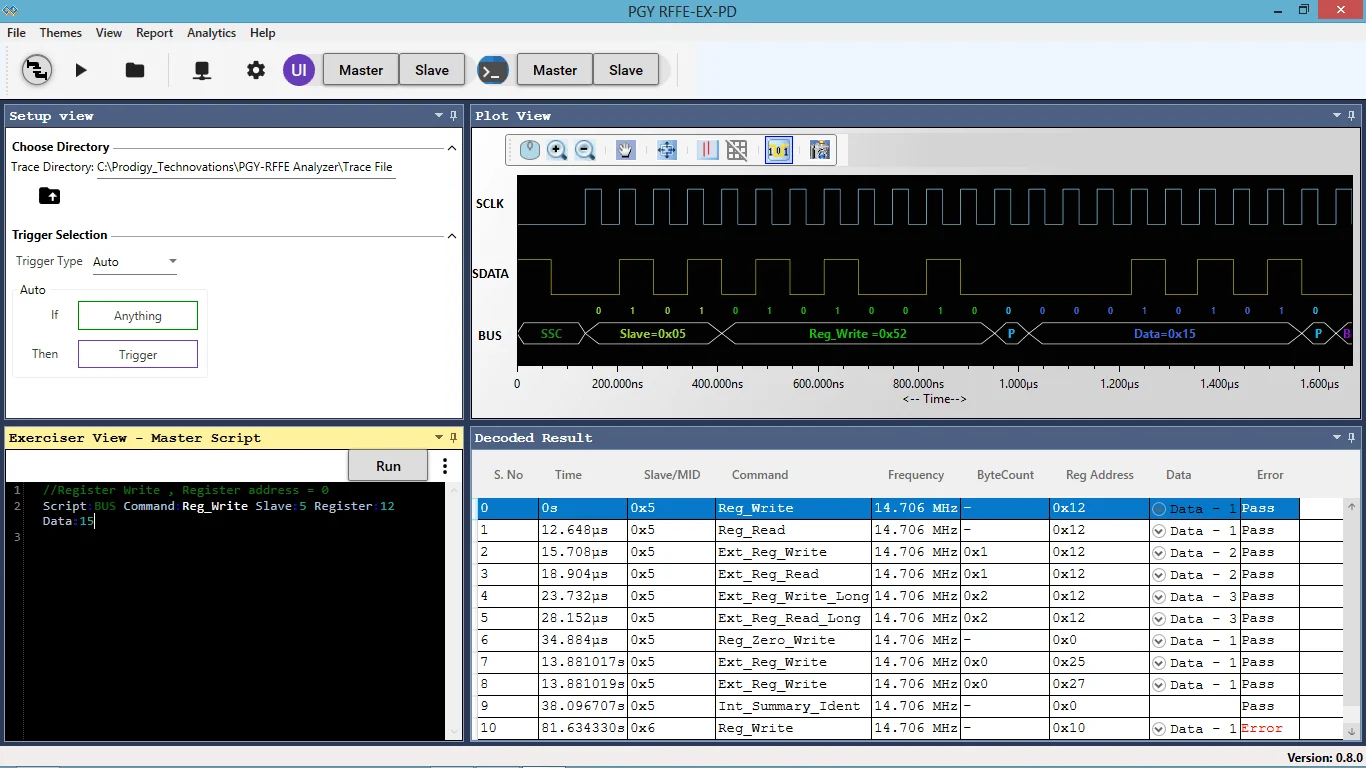

時序圖和協議列表視圖

時序視圖提供了 SCLK 和 SDATA 信號的總線圖。 在數字定時波形上疊加協議位將有助于輕松調試協議解碼數據。 光標和縮放功能可方便地分析時序圖中的協議，查找任何時序錯誤。

協議窗口提供每個狀態下的解碼數據包信息和所有數據包細節。 協議列表窗口中選定的幀將在定時視圖中自動關聯，以查看數據包的定時信息。

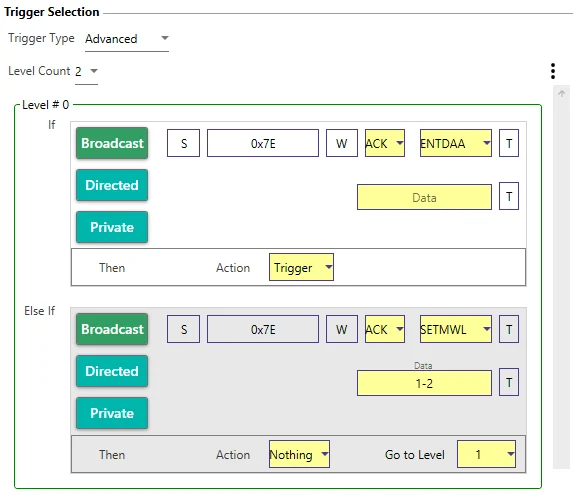

強大的觸發能力

PGY-RFFE-EX-PD 支持自動、簡單和高級觸發功能。 分析儀可以觸發任何協議數據包，如 Ext. Reg. 寫，擴展名 Reg, read, and so forth the message. 高級觸發器可靈活監控多個觸發條件，并可設置多狀態觸發器。

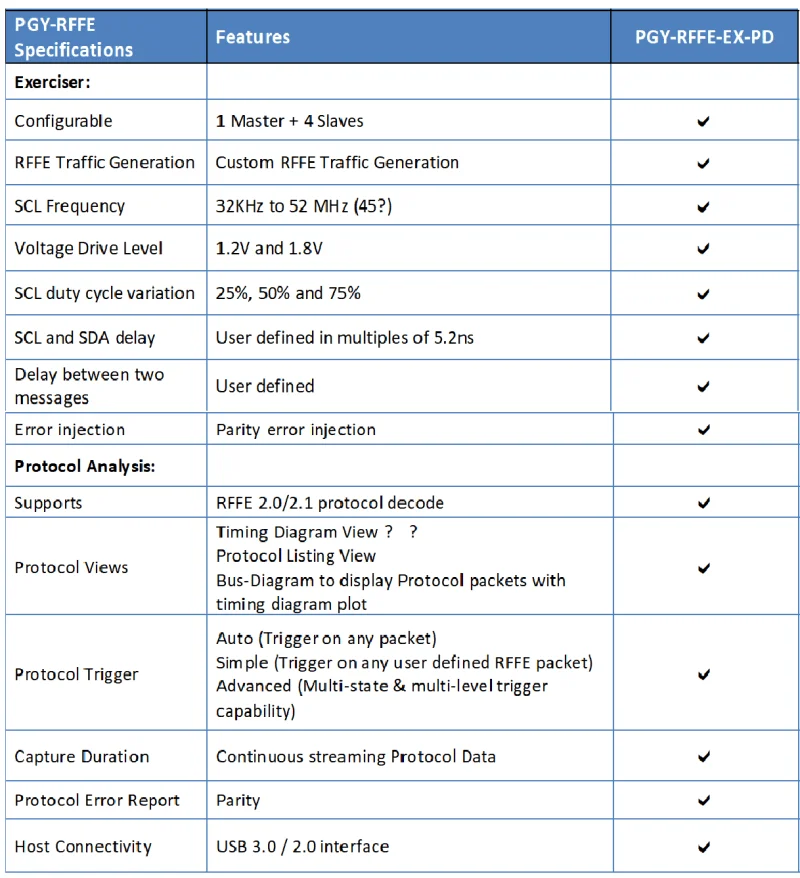

規格
