TK-LW外貼式超聲波液位計

1.TK-LW外貼式超聲波液位計測量原理

其工作原理為超聲回波測距，即超聲波透過罐壁后在液體介質中向上傳導，到達液面后返回被傳感器接收，通過其時間差來計算液位高度，就地OLED顯示，同時實現監控液位的遠傳，實現自動化控制。

2.外貼式超聲波液位計常見應用領域
煉油廠：液化氣、丙烯、丙烷、乙烷球罐/臥槽液位計
氯堿行業：氯儲罐液位計
合成氨裝置：液氨球罐/臥罐液位計
有機硅行業：三氯化硅、四氯化硅、三氯氫硅等球罐/臥罐液位計
制冷行業：液氨、二氯乙烷、氟化氫等儲罐液位計
其他化工領域液位計應用。
3.技術參數

精度：1%-0.1%                         顯示方式：OLED

量程：30m                                重復性：1mm

接線形式：四線制/兩線制           電源容量：10W

供電電源：24V DC                     輸出信號：(4-20）mA

環境溫度：（-40-+60）℃         探頭使用溫度：（-40-+180）℃

可測壁厚：70mm                       調試方式：紅外調試器

外殼材質：鑄鋁                          電氣接口：可選

防爆標志：ExdⅡCT6Gb              防護等級：IP67

4.應用優勢

4.1不開孔、不動火、不停產安裝投用；

4.2實時測量液位，就地顯示+信號遠傳；

4.3外壁吸附安裝，安裝便捷；

4.4特別適用高壓、強腐蝕、易燃易爆炸的工況；

4.5資質齊全，滿足安監部門對重大危險源的評審技術要求。

5.安裝及使用、調試

5.1開箱檢查

開箱后，檢查儀表外觀并核對配件數量。
5.2傳感器安裝

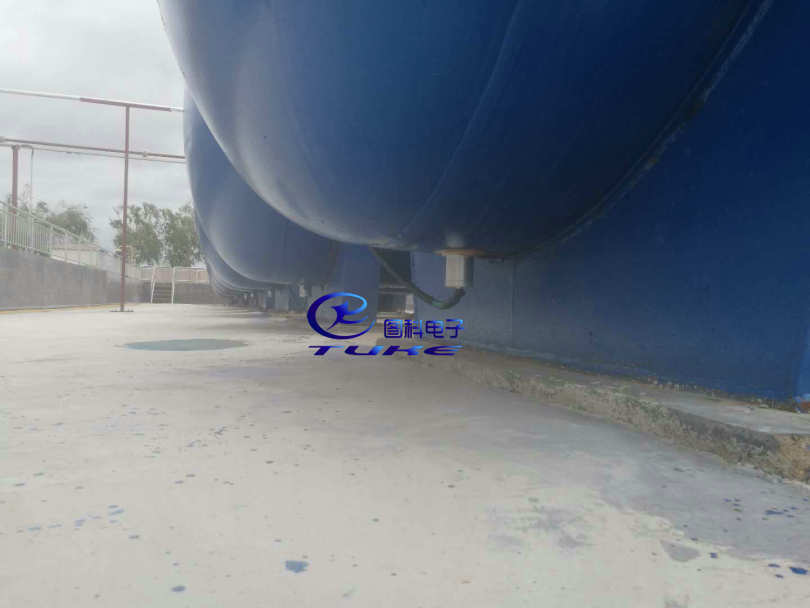

首先將儲罐底部做清潔處理，保證無毛刺并用抹布清理干凈，將傳感器前端均勻涂抹硅脂后吸附在儲罐底部，待儀表整體調試完成后，用密封膠將傳感器與罐壁間縫隙做密封處理，如上圖。

5.3變送器安裝

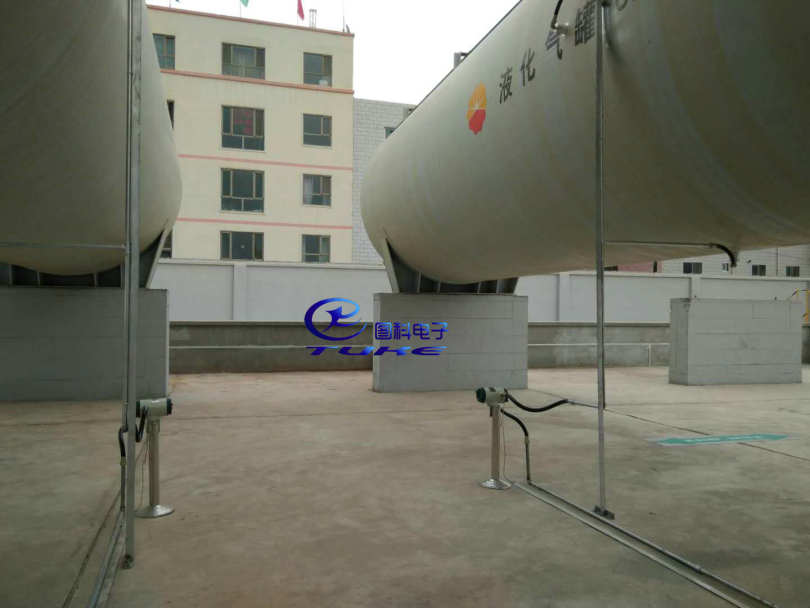

將變送器（表頭）通過安裝支架及U型卡安裝固定在立柱上（如上圖），并將傳感器線纜引入變送器，安裝工作即完成。

5.4調試

通電后，儀表工作狀態正常，開始調試儀表，使用專用紅外調試器設置儀表參數，使液位計進入zuiyou工作狀態。

6.液位計訂貨選型

7.結束語
    圖科電子TK-LW外貼式超聲波液位計的推廣應用，使液位檢測方面邁出了可喜的一步，實現了由接觸測量到非接觸測量的轉變，更重要的是綜合測量誤差提高了1個數量級。

持續技術進步

規范施工要求

穩定服務支持

圖科電子-外貼式自動化儀表專業制造商！
