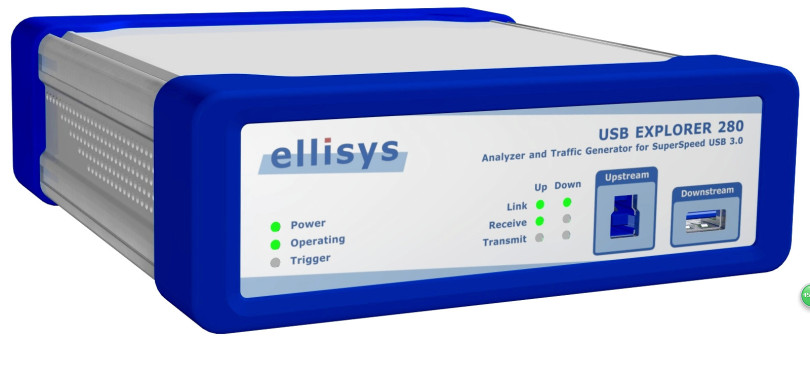

USB協議分析儀/USB3.0協議分析儀/Ellisys USB Explorer 280

（USB-IF行業組織指定認證標準測試儀器）

概述

（USB-IF行業組織指定認證標準測試儀器）

該Ellisys USB Explorer的280是USB 3.0超高速5Gbps的流量監控，驅動程序和軟件棧調試和性能分析復雜的協議測試分析系統。USB Explorer 280旨在通過早期發現問題和更有效地調試來減少研發時間，并通過驗證遵守規范來提高質量和可靠性。

詳細請聯系確認：

深圳市元鋒科技有限公司

Shenzhen Yuan Feng Technology Co., Ltd

地址:深圳市寶安區寶安大道3016號富星通大廈701

聯系人:楊先生

QQ:1980828546

電話:400-617-8668

手機:13926526199

郵箱:yf@szyf518.com

網址:www.szyf518.com

多功能USB Explorer 280可以：

• 分析USB 3.0（SuperSpeed）和USB 2.0連接（高速，全速，低速）

• 模擬USB主機和設備

• 自動檢測鏈路速度和SS接收機

• 在錄制過程中上傳并顯示實時數據

• 記錄LFPS狀態并顯示狀態轉換

• 在原型階段連接到差分SMA，用于替代前端探測

USB Explorer 280基于Ellisys USB分析儀和發生器產品的成功遺產，并提供卓越的設計效率，包括嵌入式4GB內存，配置靈活的硬件和具有測試和分析所需功能的定制處理器USB 3.0 5GT / s超速模式。

每個Ellisys USB Explorer 280硬件單元都可以作為協議分析器或數據包生成器，具體取決于配置。

配置

該Ellisys USB Explorer的280分析儀包括廣泛的協議分析功能，包括實時監控和捕獲的流量，標準和類的請求，觸發，過濾和搜索功能，以及全面的統計分析的詳細解碼的現場上傳。包括對擴頻時鐘（SSC），數據加擾和接收機均衡技術的自動支持。

USB Explorer 280分析儀基于直觀的Ellisys Visual USB?軟件應用程序，經過驗證，可用于設備枚舉，總線操作和互操作性測試的性能優化和驗證。新增了專為USB SuperSpeed設計的分析功能，可為用戶提供全面的分析解決方案，非常適合任何USB設計。

所述Ellisys USB資源管理器280生成通過模擬USB主機和設備補充劑協議分析。USB Explorer 280發生器是測試角落情況，錯誤恢復協議，鏈路狀態轉換和鏈路訓練問題的理想選擇。發電機包括一個低級，強大的腳本界面，受到工程師青睞，希望以精確的時序粒度來控制協議序列和響應。

所述Ellisys USB資源管理器280鐸是兩個全功能的單元的高度靈活的捆綁可作為一個分析器和一個發電機中，兩個分析儀，或兩個發電機，這取決于使用者的需要。更方便的是，只需在單個硬件單元上實現這兩個功能，這種創新靈活的架構就可以使工程師在研發團隊之間共享單元。

Ellisys USB Explorer 280分析儀

分析儀應用

• USB主機和設備流量監控

• 驅動程序和軟件堆棧調試

• 性能分析

• 鏈接狀態分析

分析儀功能

• 自動檢測鏈路速度

• 自動檢測SS接收機

• 硬件觸發和過濾

• InstantTiming?視圖，用于圖形化，直觀地了解雙向流量元素和關鍵時序測量

典型分析設置

USB Explorer 280以邏輯被動模式連接，以記錄在主機和設備之間通過的流量和總線事件。該分析儀為USB 3.0和USB 2.0速度提供同步支持并發支持，這對開發支持USB 3.0和USB 2.0規格的集線器尤其有價值。

Ellisys USB Explorer 280發生器

發生器應用

• USB主機和設備仿真

• 測試錯誤恢復機制

• 壓力測試性能

• 合規驗證

發電機特點

• 生成具有精確時序的任意數據包

• 錯誤注入功能來測試恢復機制

• 重放由分析儀捕獲的蹤跡

• 強大的腳本環境，集成編輯器和調試器

主機仿真設置

USB Explorer 280發生器通過USB Explorer 280分析儀連接到USB設備。發電機模擬USB主機的自動化協議進程，同時允許用戶完全控制這些進程，包括任意數據包和錯誤生成。分析儀記錄所有流量，并提供實時性能和合規性信息。

影片

2012年7月：賽普拉斯展示了EX280最大的FX3吞吐量

截圖

Ellisys USB 3.0分析軟件
以下截圖顯示了Ellisys USB 3.0分析軟件。大容量存儲跟蹤打開，并且SCSI讀取傳輸被打開到數據包。

此截圖顯示了Instant Timing視圖中Mas存儲流量的完整概述。兩條線代表上游（上）和下游（底部）鏈接。綠色表示IN交易和藍色OUT交易。流量的第一部分爆發，達到約400 MB / s，而以下流量顯示“未就緒”機制，并達到約100 MB / s。

下一個屏幕截圖更加放大，我們可以區分數據包和有序集。灰色塊是TSEQ有序集。棕色和綠色數據包被標記，因為檢測到低級錯誤。

此屏幕截圖更加放大，現在可以區分符號。我們可以清楚地看到哪個符號是錯誤的。

Ellisys USB 3.0生成軟件
以下截圖顯示了Ellisys USB 3.0生成器IDE。模擬海量存儲流量的腳本是開放的。該軟件可用于在相同的環境中編輯，運行和調試腳本。

Ellisys USB 3.0 Examiner合規性套件
Ellisys SuperSpeed兼容性軟件可自動檢測主機或設備的功能，并相應地顯示相關測試。簡單的點擊將運行所有必要的測試，并在會話結束時生成合規性報告。

Ellisys USB協議分析儀200系列選型指南：

Ellisys USB協議分析儀280選型指南：

Ellisys USB Explorer 280 - 技術參數

產品規格
支持的規格：USB 3.0，USB 2.0和USB 1.x分析儀特性

• 支持的鏈路速度：5GT / s，480Mb / s，12Mb / s和1.5Mb / s

• 時間戳精度：USB 3.0為2ns，USB 2.0 / 1.x為16.7ns

• 低級錯誤檢測：CRC-5，CRC-16，CRC-32，狀態轉換錯誤，無效PID，成幀錯誤，幀序列錯誤，長度誤差

• 總線狀態：檢測超速鏈路工作狀態和所有USB 2.0 / 1.x電氣總線狀態

發電機特點

• 支持的規格：USB 3.0，USB 2.0和USB 1.x

• 支持的鏈路速度：5GT / s，480Mb / s，12Mb / s和1.5Mb / s

• 支持的模式：主機或設備仿真

• 適用于USB 3.0的2ns，USB 2.0 / 1.x的16.7ns

嵌入式內存

• 4 GB字節的FIFO存儲器

• 數據以高度優化的格式存儲

• 分析數據通過USB連接實時上傳

前面板連接器

• 測試鏈接：USB 3.0 STD-A和STD-B

后面板連接器

• 電腦接口：USB STD-B

• 輔助設備：支持擴展板連接

• SMA觸發：輸入和輸出，50Ω，最大5VDC

• 機間設備：進出，支持多臺機組的連接

• 功率：最大25W

電源

• 12VDC標稱值（最高可達24VDC）

• 通用90-264VAC，47-63Hz，能源之星

InstantTiming?視圖

• 納秒精確顯示

• 自動報價重要時間

• 并發USB 2.0和USB 3.0顯示，以及Vbus電壓和電源顯示

前面板指示燈

• 電源：設備通電

• 操作：單位執行請求的任務

• 觸發：檢測到觸發事件

• 鏈接，接收和發送美國和DS

附件

• 174×111×58mm（6.9×4.4×2.3“）

• 1.2公斤（2.6磅）

硬件升級

• 每個軟件版本都會自動更新解碼引擎
  （無需用戶干預）

產品保修

• 壹年保修

zuidi要求

• Pentium 4,1 GHz或兼容處理器

• 1 GB的RAM

• 1280 x 1024顯示分辨率，至少65,536種顏色

• USB 2.0主機控制器

• Windows?Vista SP2或更高版本

Ellisys保留更改產品的功能和規格的權利，恕不另行通知。
