頂裝型磁翻板液位計

來源：常州市瑞明儀表廠      分類：商機 2018-10-21 12:34:29 211閱讀次數

掃    碼    分   享

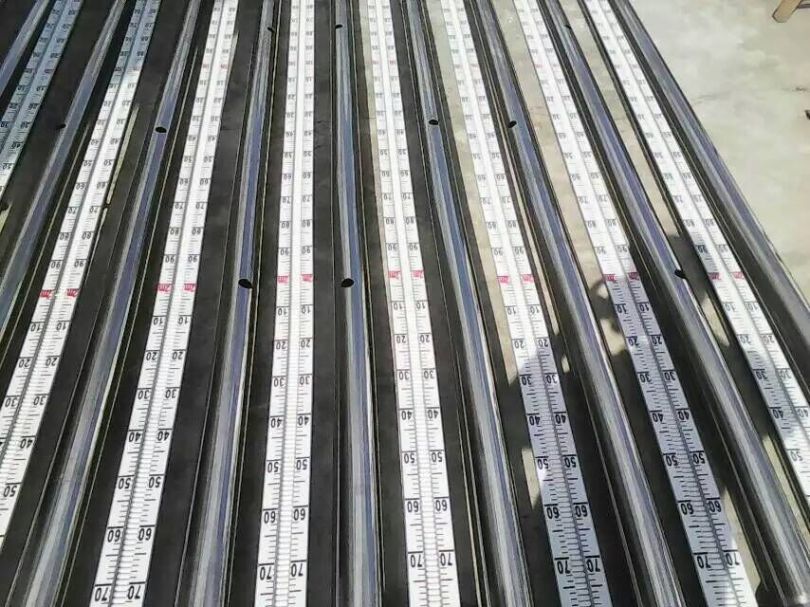

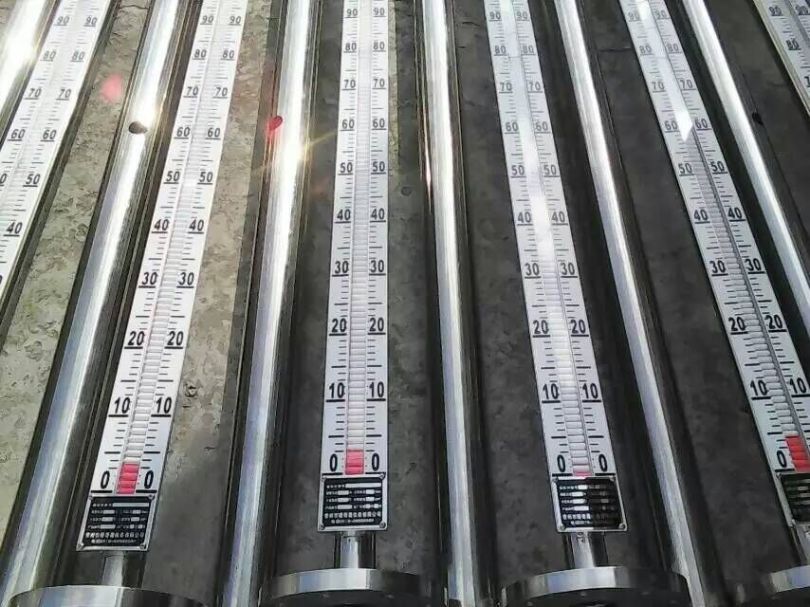

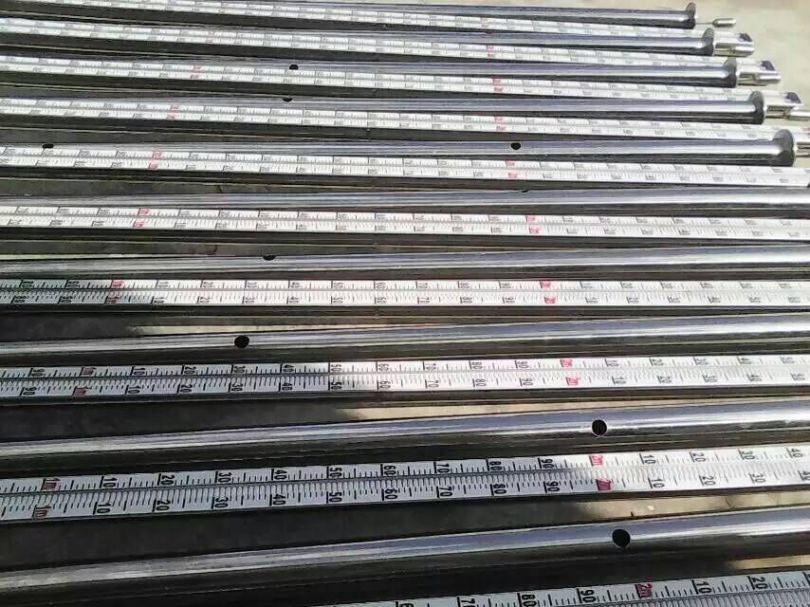

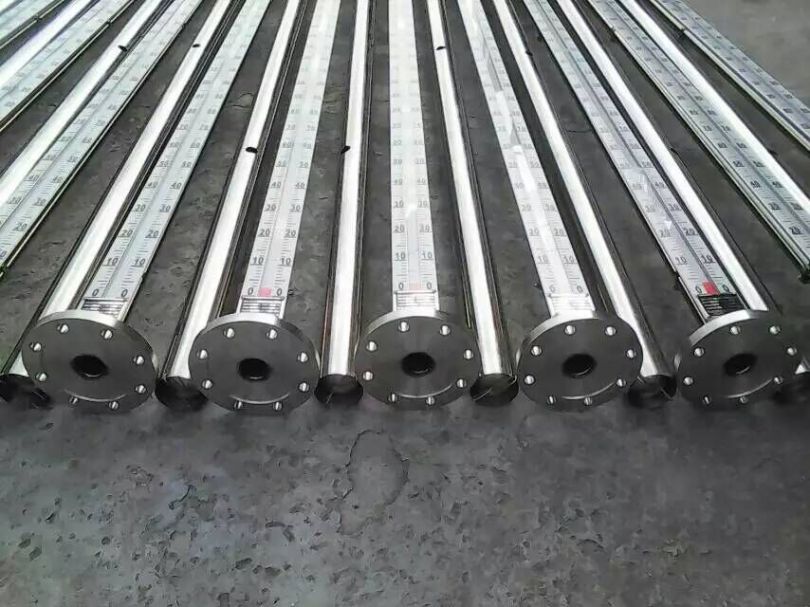

頂裝型磁翻板液位計 頂裝型磁翻板液位計是直接安裝于容器頂部，通過浮球隨液面（或界面）的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色（液紅氣白）明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHC系列頂裝磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。 頂裝型磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。 技術參數 1.測量范圍：0-4000mm 2.公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa 3.公稱通徑：DN150 4.工作溫度：-40~80℃ 5.測量精度：±10mm 6.介質密度：液位：ρ≥0.5g/cm3 界位：ρ1-ρ2≥0.25g/cm3 7.接液材質：1Cr18Ni9Ti 8.法蘭標準：JB82-59（液位計法蘭：平面或凸面法蘭 9.伴熱夾套接頭：ZG1/2“（內螺紋） 10.上、下限報警器：輸出信號：一常開、二常閉（或二常開、二常閉訂貨時請注明） 11.環境溫度：-20~40℃ 12.工作溫度：-40~120℃ 13.測量精度：±10mm 14.工作壽命：≥105 15.防護等級：IP65 16.電源引入口：M20×1.5（內螺紋） 17.防爆形式、防爆標志: 18.隔爆型:dIIBT4 19.本質安全型:iaIICT5 結構特點 l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。 l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警。 l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。 工作原理： 該產品由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板 組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理 為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變 化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻 動并用紅，白顏色來指示液位高度。 1、 在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計 2、 適用于粘度較大的液體介質 3、 顯示器的觀察方向可任意改變 4、 其他特點和UHC-1特點相同 選用須知 1、 防腐型公稱壓力≤1.0MPa。 2、 液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移 到實際值)。 3、 液位計測量范圍不超過5米，否則影響液位計的穩定可靠、牢度等。 4、 安裝連接法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)制造。 安裝使用和維護 1、 液位計護導管和主體導管必須保持垂直 2、 連桿不能彎曲，必須挺直插入 3、 安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。 以下實物圖可供參考面板以實物為準↓
